Cách sử dụng Thiết bị Điều khiển từ xa SLC-01

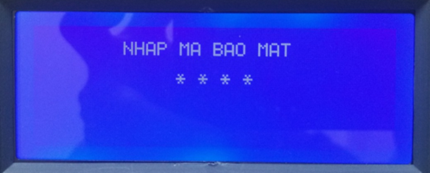

Nhập mật khẩu để truy cập thiết bị

• Thiết bị có mật khẩu mặt định, được cài đặt từ máy chủ, Để truy cập vào thiết bị, thực hiện nhấn vào nút Menu và nhập mã số tương ứng, nút Menu là số 0, nút OK là số 1, ▲ là số 2, ▼là số 3. Sau khi chọn 4 số, thiết bị sẽ vào màn hình chính. Mật khẩu mặc định là “0000”. Tương ứng với các phím Menu à Menu à Menu à Menu.

<![endif]-->

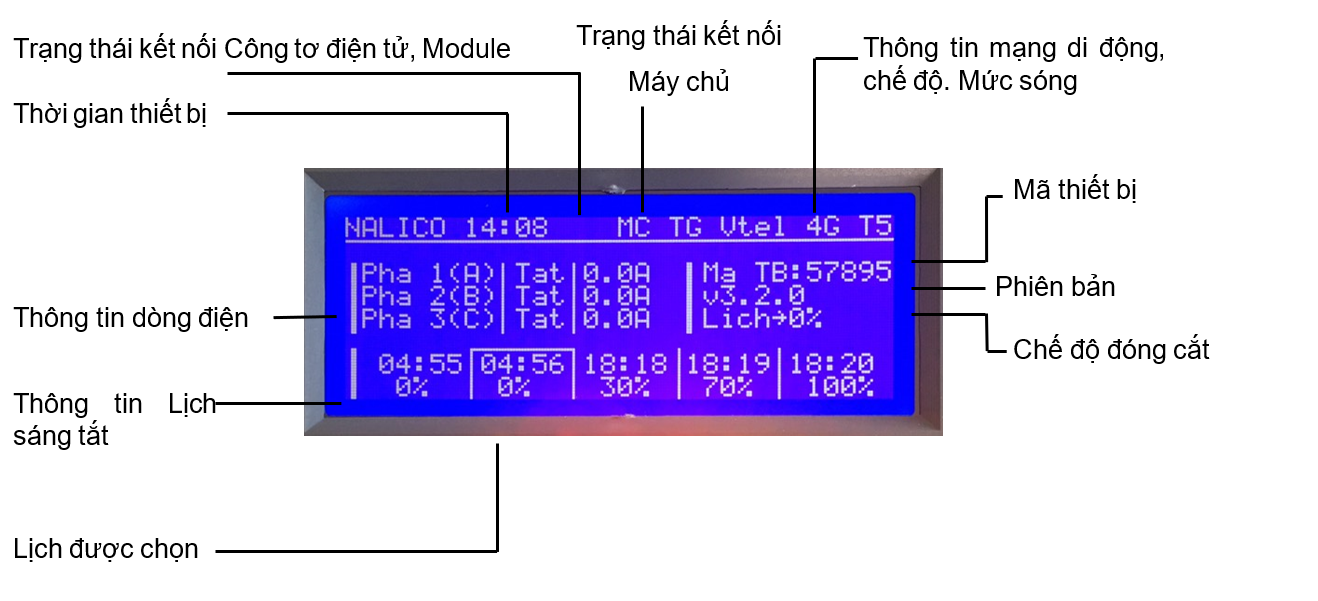

Thông tin màn hình chính

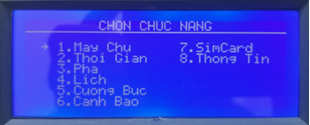

Các chức năng chính

Có 8 chức năng chính để cài đặt tại thiết bị.

1. Máy chủ: Cài đặt cấu hình để kết nối với máy chủ (Do nhà sản xuất cài đặt)
2. Thời gian: Cài thời gian cho thiết bị
3. Pha: Cài đặt cấu hính pha cho thiết bị để chọn pha sáng ưu tiên 30%
4. Lịch: Cài lịch bật/tắt 5 chế độ
5. Cưỡng bức: Chọn chế độ sáng theo Lịch hay sáng theo Cưỡng bức
6. Cảnh báo: Xem cài đặt mức giới hạng dòng điện mức thấp nhất và cao nhất để gửi cảnh báo về người quản lý.
7. SimCard: Các tiện ích để quản lý thẻ SIM đang gắn vào thiết bị.
8. Thông tin: Thông tin liên quan đến bản quyền và xuất xứ

Cài thời gian cho thiết bị

• Để thực hiện cài đặt thời gian cho thiết bị. Từ màn hình chính nhấn Menu, Nhấn các nút ▲ và ▼ để chọn mục “2. Thời Gian”. Và nhấn OK.

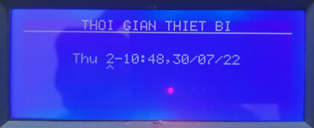

• Thời gian được hiển thị lần lượt là Thứ - Giờ : Phút , Ngày / Tháng / Năm (2 số cuối của năm)

• Để thay đổi Thời gian, tiền hành nhấn ▲ và ▼ để chọn thời gian mong muốn, khi chọn đúng giá trị cần thiết, nhấn OK để cài các giá trị khác. Sau khi chọn xong các giá trị của Thứ, Giờ, Phút, Tháng, Năm nhấn OK để thiết bị lưu vào bộ nhớ.

Thực hiện cài đặt lịch sáng/tắt

• Để thực hiện cài đặt lịch sáng tắt cho thiết bị. Từ màn hình chính nhấn Menu, Nhấn các nút ▲ và ▼ để chọn mục “4. Lịch”. Và nhấn OK.

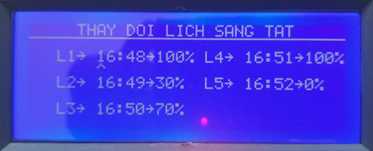

• Lịch L1, L2, L3, L4, L5 được đặt theo định dạng Giờ : Phút  Mức sáng
• Mức sáng:
  • 0% các tiếp điểm R1, R2, R3 mở.
  • 30% 1 tiếp điểm đóng.
  • 70% 2 tiếp điểm đóng.
• 100% 3 tiếp điểm đóng.

  - Để thay đổi Lịch, tiền hành nhấn ▲ và ▼ để chọn thời gian mong muốn, khi chọn đúng giá trị cần thiết, nhấn OK để cài các giá trị khác. Sau khi chọn xong các giá trị của L1, L2, L3, L4, L5 nhấn OK để thiết bị lưu vào bộ nhớ.
  Chú ý, cần kiểm tra kỹ các giá trị của Lịch để đảm bảo thiết bị hoạt động đúng.
• Sau khi lưu thành công, Thiết bị sẽ thông báo “Da Duoc Luu!”, Nhấn Menu để về lại màn hình chính, khi đó thông tin Lịch mới của thiết bị sẽ được hiển thị.

Cài đặt pha của thiết bị.

• Thiết bị có các pha lần lượt là A – B – C. Để thay đổi thứ tự các pha này, bạn thực hiện thay đổi Pha (sử dụng đối với các tủ khi cần hoán đổi các pha để vận hành ưu tiên).

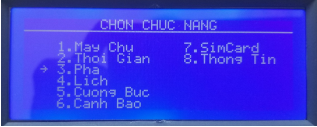

• Để thực hiện cài đặt lịch sáng tắt cho thiết bị. Từ màn hình chính nhấn Menu, Nhấn các nút ▲ và ▼ để chọn mục “3. Pha”. Và nhấn OK.

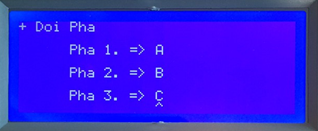

• Để thay đổi Pha, tiền hành nhấn ▲ và ▼ để chọn pha mong muốn, khi chọn đúng giá trị cần thiết, nhấn OK để cài các giá trị khác. Sau khi chọn xong các giá trị của Pha 1, Pha 2, Pha 3 nhấn OK để thiết bị lưu vào bộ nhớ.

Cài đặt pha giúp cho việc sáng tắt ở những vị trí điểm sáng khác nhau trên đường được linh hoạt. Bình thường thiết bị có cài đặt pha là A, B, C tương ứng tiếp điểm R1 có cấu hình pha là A, R2 là B và R3 là C. Khi thiết bị sáng 30% thì tiếp điểm có cấu hình pha là A sẽ sáng. Khi thiết bị sáng 70% thì các tiếp điểm có cấu hình pha là A, B sẽ sáng. Khi thiết bị sáng 100% thì tất cả các tiếp điểm sẽ sáng.

Nếu ta cài đặt thiết bị có cấu hình pha là B, A, C thì khi sáng 30% thì tiếp điểm R2 sẽ đóng, khi sáng 70% thì tiếp điểm R2, R1 sẽ đóng. Các tiếp điểm có cấu hình pha là A sẽ là pha ưu tiên sáng 30%

Cài đặt cưỡng bức

• Thiết bị có 2 chế độ điều khiển, đó là theo Lịch và Cưỡng bức. Khi cài theo chế độ Cưỡng Bức thì thiết bị sẽ bỏ qua Lịch sáng tắt và sáng theo giá trị Cưỡng bức.

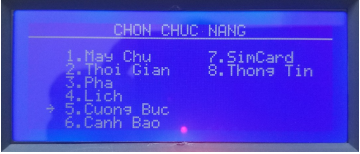

• Để thực hiện cài đặt Cưỡng bức cho thiết bị. Từ màn hình chính nhấn Menu, Nhấn các nút ▲ và ▼ để chọn mục “5. Cuong Buc”. Và nhấn OK.

Chú ý: Việc cài cưỡng bức sẽ làm thiết bị bỏ qua chế độ sáng tắt theo lịch, Sau khi dùng xong chế độ Cưỡng Bức cần đặt về giá trị Lịch để thiết bị hoạt động đúng theo thời gian Lịch cài đặt

• Để thay đổi giá trị Cưỡng bức, tiền hành nhấn ▲ và ▼ để chọn giá trị mong muốn, khi chọn đúng giá trị cần thiết, nhấn OK để thiết bị lưu vào bộ nhớ.

Khuyến cáo

• Để đảm bảo an toàn về điện, khi thực hiện các thao tác sửa chữa lưới đèn phải đóng/cắt Aptomat chính, nhánh và có biển báo đúng quy trình, quy phạm ngành điện, tuyệt đối không sử dụng đóng cắt tự động để sửa chữa.

• Các thông số trên thiết bị có thể thay đổi được bởi người quản lý trên Laptop, Điện thoại thông minh thông qua máy chủ đám mây. Việc cài đặt có thể xảy ra bất kỳ lúc nào, nên trong quá trình quản lý phải phân quyền cập nhật, cài đặt đóng cắt hệ thống cho từng cá nhân cụ thể và có quy định rõ ràng.

• Các cài đặt khác của thiết bị không được nêu trên tài liệu này sẽ được cài đặt bời nhà sản xuất, việc thay đổi các cài đặt này sẽ làm thiết bị hoạt động không đúng có thể dẫn đến hư hỏng
