Cách lắp đặt công tơ Đa Năng

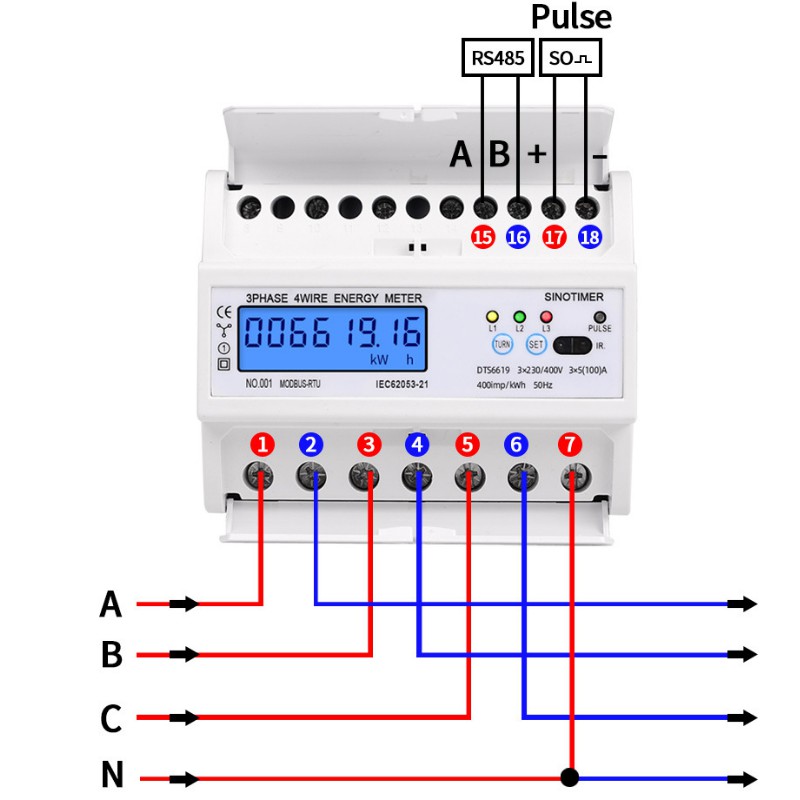

1. Hình ảnh Công tơ Đa năng DTS6619

2. Thông số kỹ thuật:

• Tên sản phẩm: Công tơ đa năng 3 Pha 100A.
• Điện áp định mức: 380V.
• Tần Số: 50Hz.
• Chịu tải tối đa: 100A.
• Tần số lấy mẫu: 400imp/kWh.
• Màn hình hiển thị: LCD 6 thông số.
• Giao tiếp: RS485 Modbus RTU.
• Chất liệu: kim loại + nhựa ABS.
• Kích thước: 125x110x70mm.
• Trọng lượng: 600g.

3. Cấu hình kết nối

• Cấu hình Addr: 101
• Baudrate 9600bps
• Parity: None

4. Đấu dây

• Đấu dây Đỏ cáp RS485 vào chân 15
• Đấu dây Xanh cáp RS485 vào chân 16
