Cách lắp đặt thiết bị Điều khiển từ xa SLC-01

Bộ Điều khiển từ xa SLC-01 gồm có

  1. Thiết bị điều khiển từ xa SLC-01 (màu vàng)
  2. Adapter nguồn 5V, 5A (Yêu cầu tối thiểu là 5A). (màu đỏ)
  3. Cáp RS485 (dùng để nối với Module mở rộng, công tơ đa năng) (màu cam)
  4. Công tơ đa năng DTS6619

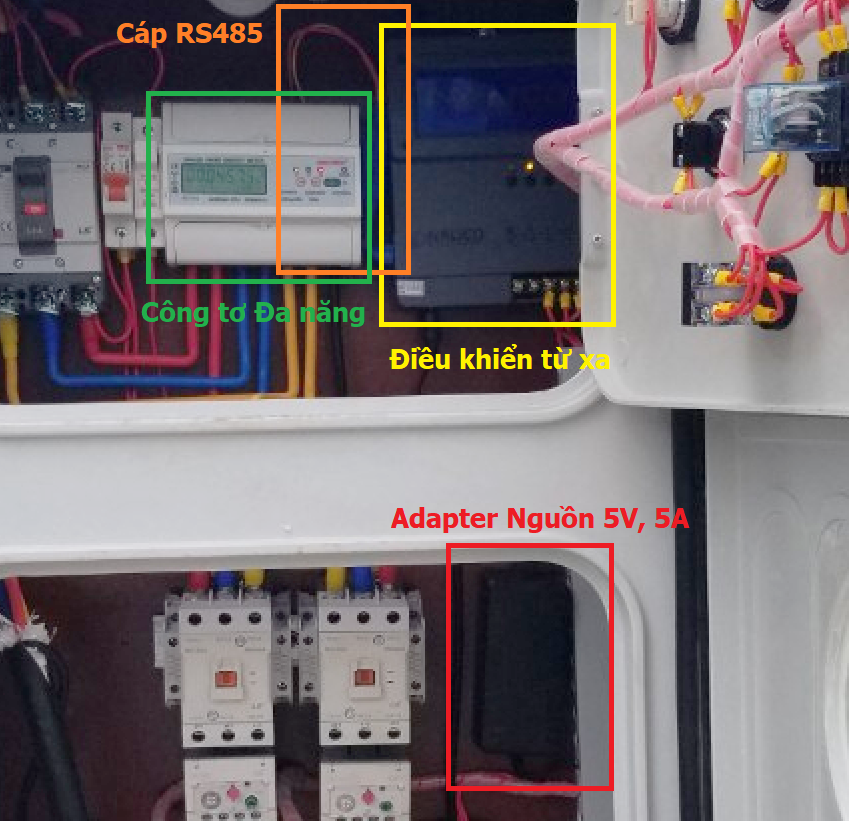

Hình ảnh khi lắp đặt​

enter image description here

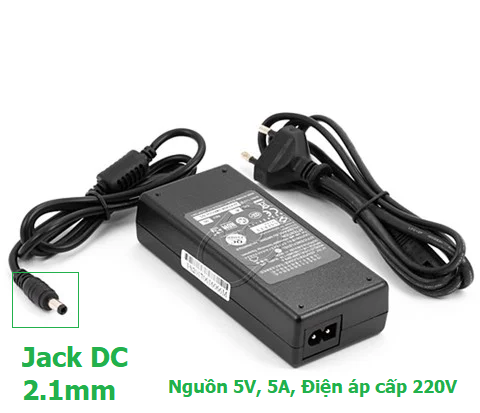

Hình ảnh Adapter nguồn 5V

enter image description here

Điều khiển từ xa SLC-01

enter image description here

  • Đầu nguồn 5V – nguồn cấp lấy từ adapter (220VAC/5VDC)
  • Đầu nối Anten
  • Đầu nối cảm biến dòng (1-100A): 3 đầu (CT1, CT2, CT3)
  • Đầu ra rơ le: 3 đầu ra đóng cắt contactor (R1, R2, R3), 1 dự phòng (RC),1 đầu chung C
  • Dòng định mức các tiếp điểm rơle đóng cắt contactor: 10A/250VAC
  • Cổng nối cáp Module mở rộng RS485
  • Màn hình hiển thị: 5.7”
  • Loại SIM: Sim thường.
  • Các LED chỉ thị:
    • LED 1 (đỏ). Nhấp nháy báo thiết bị đang hoạt động
    • LED 2 (vàng). Sáng báo hiệu thiết bị đang kết nối với máy chủ.
    • LED 3 (xanh). Sáng báo hiệu đang điều khiển bật Contactor 1.
    • LED 4 (xanh).. Sáng báo hiệu đang điều khiển bật Contactor 2.
    • LED 5 (xanh).. Sáng báo hiệu đang điều khiển bật Contactor 3.
  • Các nút nhấn điều khiển.
  • Menu: Nhấn để chọn hoặc thoát menu. Tương ứng số 0 khi gõ mật khẩu.
  • Ok: Nhấn để chọn mục muốn điều khiển, nếu đang sửa tăng/ giảm số thì phím này giúp xác nhận đã sửa xong số đang được chọn. Tương ứng số 1 khi gõ mật khẩu.
  • Inc (▲): Nút tăng di chuyển con trỏ chọn menu lên (hoặc tăng số)
  • Dec (▼): Nút giảm di chuyển con trỏ chọn menu xuống (hoặc giảm số)
  • Reset: Reset lại thiết bị.

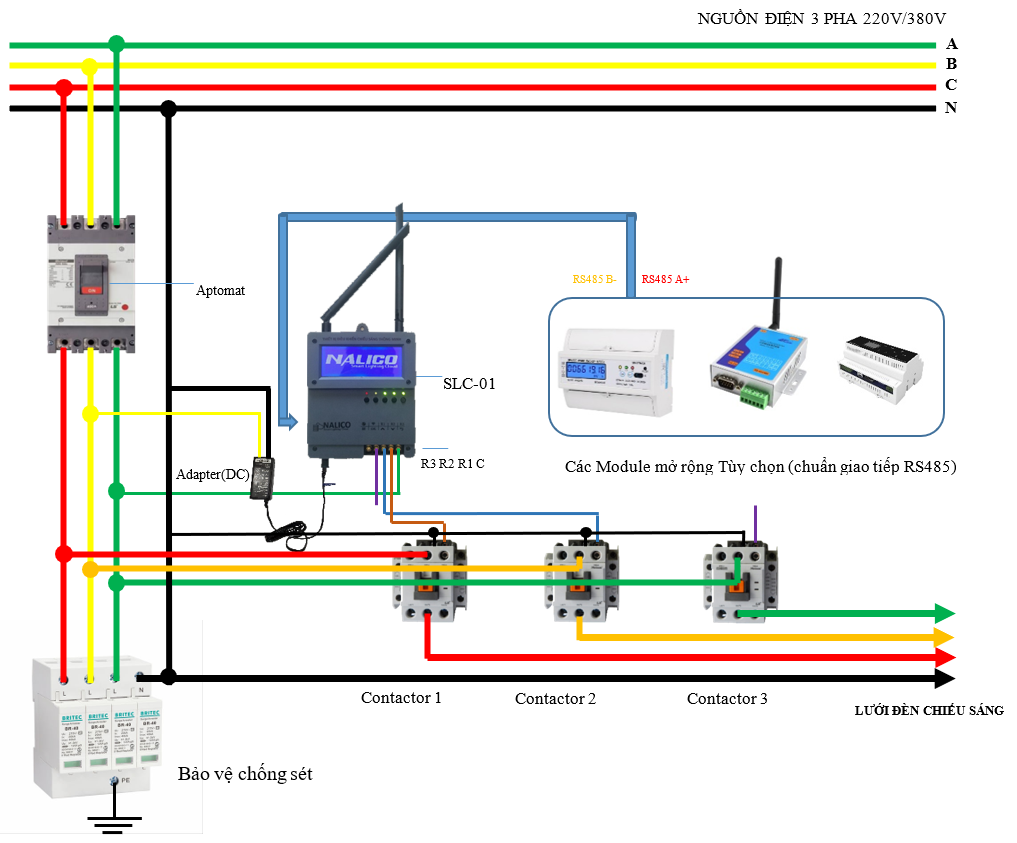

Sơ đồ đấu nối Tủ điều khiển sử dụng SLC-01​

(Q1 ký hiệu là R1, Q2 ký hiệu là R2, Q3 ký hiệu là R3, C ký hiệu là RC trên thiết bị điều khiển)

Cách hoạt động​

  • Đảm bảo có SIM đã đăng ký Internet được cắm vào thiết bị (*)
  • Thực hiện lắp đặt theo hướng dẫn ở trên
    • Cấp nguồn cho Điều khiển từ xa
    • Đấu tiếp điểm vào cuộn hút Contactor
    • Đấu nối Công tơ đa năng
  • Khi cấp nguồn cho Điều khiển từ xa, Đèn đỏ sẽ sáng nhấp nháy với nhịp 0.5 giây 1 lần.
  • Sau một vài phút, thiết bị sẽ kết nối với máy chủ. Khi kết nối thành công, đèn vàng sẽ sáng. Nếu đèn vàng không sáng thì thiết bị không được kết nối với máy chủ. Lúc đó không thể theo dõi và cài đặt từ xa cho thiết bị được. Trang thái trên hệ thống sẽ chuyển qua màu Đà.
  • Thời gian của thiết bị được đồng bộ từ nguyền nguồn khác nhau, đảm bảo thiết bị luôn có thời gian thực luôn đúng.
    • Cập nhật từ mạng di động
    • Cập nhật từ chip nội trong thiết bị (được giữ bằng Pin tích hợp) sẽ giữ cho thiết bị không bị sai giờ khi mất nguồn cấp
    • Cập nhật từ máy chủ điều khiển
